中壓聯合汽閥關鍵備件帶槽螺母高溫性能檢測標準與更換要點
1. 產品定位
中壓聯合汽閥是集成中壓主汽門與中壓調節汽閥的復合型控制設備，安裝于再熱蒸汽管道與中壓缸之間，兼具 “緊急切斷蒸汽” 與 “精確流量調節” 雙重功能，是汽輪機熱力系統的關鍵樞紐部件。
2. 核心技術參數
項目 技術指標
適用介質 再熱蒸汽（壓力 4~6MPa，溫度 540~566℃）
關閉時間 中壓主汽門緊急關閉≤0.5 秒，滿足機組超速保護要求
閥體材質 12Cr2Mo1V 耐熱鑄鋼，抗拉強度≥550MPa，高溫持久強度（550℃/10 萬小時）≥80MPa
流量調節精度 中壓調門開度控制誤差≤±0.5%，流量特性符合弗留蓋爾公式
執行機構 液動式雙驅動系統（主汽門彈簧復位 + 調門電液伺服），EH 油驅動壓力 14±0.5MPa
3. 產品技術優勢
一體化流道設計：Y 型閥體減少蒸汽渦流損失，壓損比傳統分體式閥門降低 15%；
抗沖刷密封系統：閥座密封面堆焊 Stellite 12 合金（硬度≥HRC55），耐蒸汽沖刷壽命≥10 萬小時；
智能監測集成：標配 LVDT 位移傳感器與溫度傳感器，實時上傳閥門開度、閥桿溫度等 12 項運行數據。
-
二、中壓聯合汽閥核心備件分類與技術特點
■ 緊固件類備件

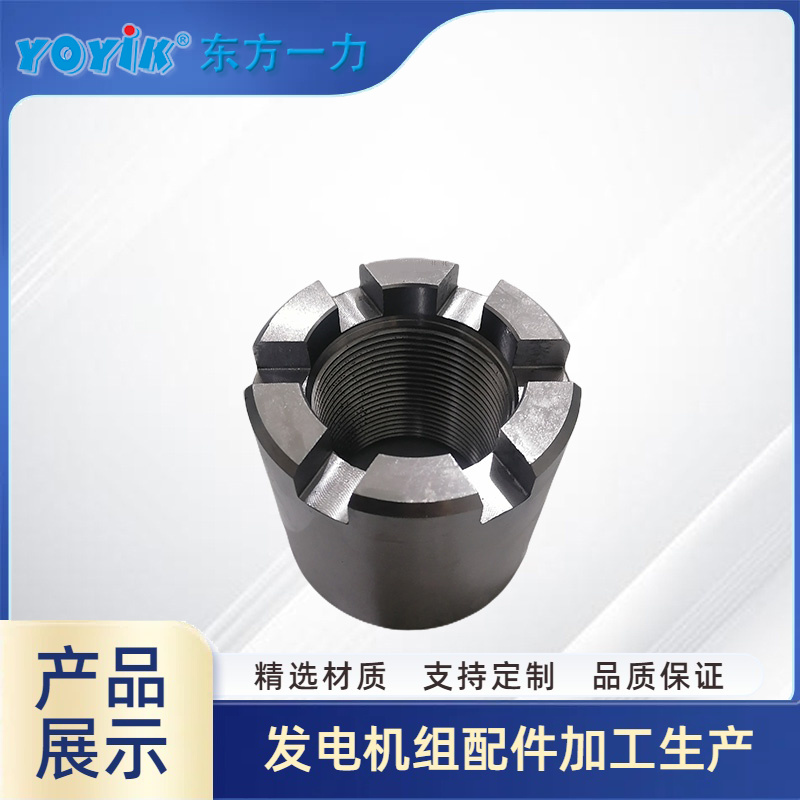

中壓聯合汽閥帶槽螺母 / 高溫用帶槽螺母
材質：25Cr2MoVA（普通型）/0Cr11Co3W3NiMoVNbNB（高溫型），后者適用于 580℃以上工況；
結構：頂部開槽配合開口銷防松，螺紋精度 6H，與螺栓配合扭矩系數 0.12~0.14；
檢測標準：高溫持久試驗（550℃/1000 小時）后，螺紋變形量≤0.05mm。
中壓聯合汽閥門蓋高溫用雙頭螺柱
材質：20Cr1Mo1VNbTiB 高強耐熱鋼，經調質 + 時效處理，抗拉強度≥900MPa；
規格：常見 M30×3×200~M42×4×300，螺紋表面經發黑處理，抗腐蝕等級≥4 級；
關鍵參數：螺紋中徑公差 ±0.03mm，與螺母配合間隙≤0.02mm。
中壓聯合汽門螺栓 / 螺母
應用場景：閥體法蘭、閥蓋等部位緊固，材質 35CrMoA（普通）/45Cr1MoV（高溫）；
工藝特點：螺栓頭部打硬度標記（如 HB260），螺母端面平面度≤0.01mm。
■ 閥桿與定位部件
中壓聯合汽閥閥桿
材質：2Cr12MoVNbN 馬氏體不銹鋼，經 1100℃淬火 + 750℃回火處理；
精度：直徑公差 ±0.015mm，表面粗糙度 Ra≤0.4μm，直線度≤0.02mm/m；
表面處理：超音速噴涂碳化鎢涂層（厚度 0.3~0.5mm），硬度≥HV1200，抗汽蝕性能提升 3 倍。
中壓聯合汽門銷
類型：
圓柱銷：38CrMoAlA 材質，滲氮處理后硬度≥HV900，直徑公差 h6；
開口銷：1Cr18Ni9Ti 不銹鋼，抗腐蝕等級≥5 級，開口角度≥60°。
■ 密封與墊片類備件
中壓聯合汽門墊圈
材質：主體 1Cr18Ni9Ti 不銹鋼，密封面堆焊 0Cr18Ni12Mo2Ti，適配法蘭面粗糙度 Ra≤3.2μm；
結構：帶定位凸臺設計，防止安裝錯位，激光刻蝕密封線（深度 0.15~0.2mm），密封比壓≥60MPa。
機組適配解決方案
可根據用戶要求定制閥碟型線，兼容 300MW 亞臨界至 1000MW 超超臨界機組；
提供閥門流量特性測試報告，確保與汽輪機 DEH 系統匹配精度 ±1%。
全流程質量檢測
閥桿需通過磁粉探傷（MT）與超聲波探傷（UT），表面裂紋檢測精度≤0.1mm；
高溫螺栓進行 100% 硬度檢測（HB260~300）與拉伸試驗（屈服強度≥750MPa）；
備件出廠附帶材質證明書、熱處理曲線、無損檢測報告等質量文件。
