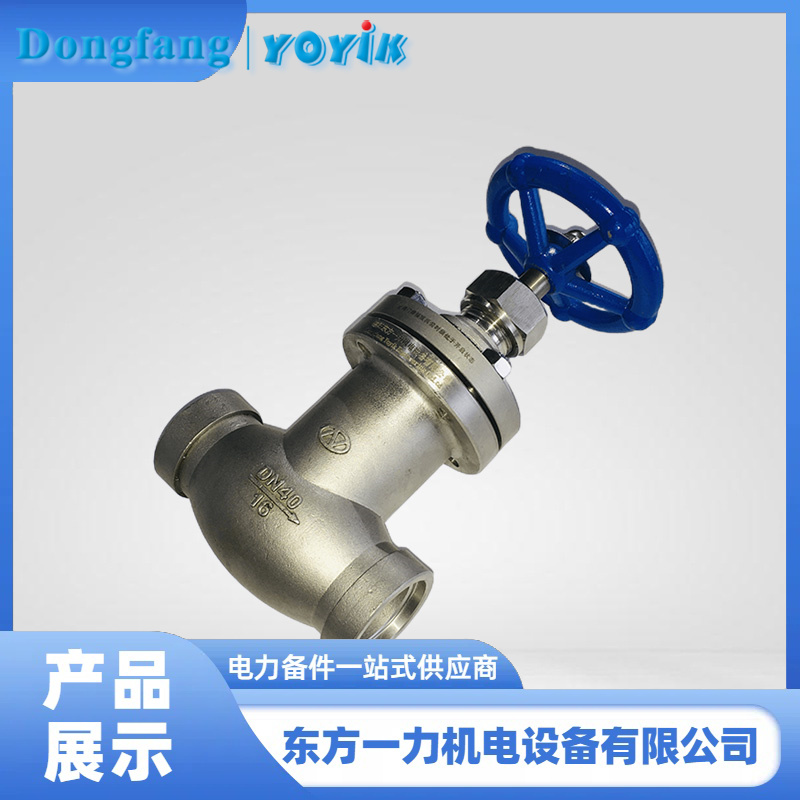

波紋管截止閥WJ50F-1.6P可靠防轉結構火力發電站配件
產品介紹人：黃麗 13547079933 0838-2207616
波紋管截止閥WJ50F-1.6P特別設計了可靠的防轉結構，以確保波紋管在閥門工作過程中不會發生扭轉變形。這種防轉結構是閥門穩定性和可靠性的重要組成部分，尤其在發電機氫氣系統中，對于防止氫氣泄漏具有重要意義。
在設計中，防轉結構通過以下方式實現：
定位銷：在波紋管與閥桿或閥芯的連接部分，設置定位銷。這些元件可以確保波紋管在閥門開關過程中始終保持正確的位置，避免發生扭轉。定位銷的設計需要考慮材料的強度和耐磨性，以確保長期使用的可靠性。
波紋管固定裝置：在采用波紋管固定裝置來限制波紋管的移動。這種裝置通過焊接將波紋管與閥體或閥芯緊密連接在一起，從而防止波紋管在閥門操作過程中發生扭轉。
結構對稱性：為了確保波紋管在閥門操作過程中的穩定性，波紋管截止閥WJ50F-1.6P的設計會注重結構的對稱性。這種對稱性不僅有助于降低波紋管受到的非均勻應力，還可以提高閥門的整體性能和使用壽命。
彈性支撐：在波紋管與閥體或閥芯的連接處，采用彈性支撐結構可以進一步降低波紋管扭轉的風險。這種支撐結構具有一定的柔性和適應性，能夠吸收閥門操作過程中產生的振動和沖擊力，從而保護波紋管不受損壞。
通過以上設計，波紋管截止閥WJ50F-1.6P的防轉結構能夠有效地防止波紋管在閥門操作過程中的扭轉變形，確保閥門的穩定性和可靠性。同時，這種設計也有助于提高閥門的密封性能和使用壽命，使其更好地適應發電機氫氣系統等特殊工況的需求。
東方一力機電設備有限公司提供各種電廠電站用閥門及附件產品。閥的產品主要有：電磁閥、球閥、蝶閥、閘閥、截止閥、止回閥以及高溫高壓和特種閥系列。附件的產品主要有：氣缸、閥門定位器、電磁換向閥、限位開關等。
