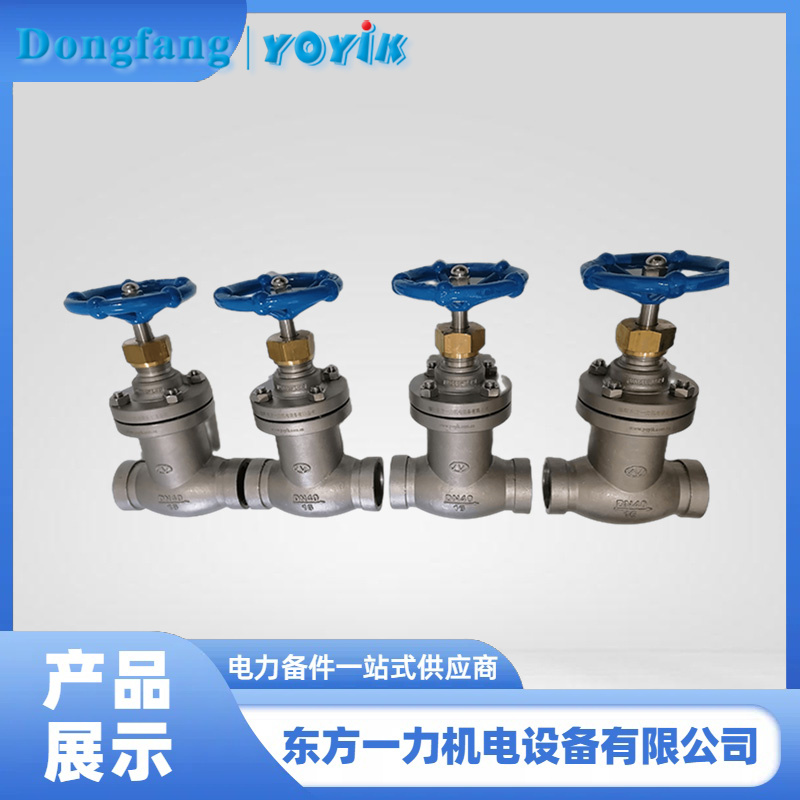

波紋管截止閥KHWJ10F1.6P的鑄件檢查流程
產品介紹人：黃麗 13547079933 0838-2207616
波紋管截止閥KHWJ10F1.6P是一款為發電廠發電機氫氣系統設計的高性能閥門，其鑄件在交付機械加工前需要經過一系列嚴格的檢查，以確保其質量和性能符合設計要求，從而提高閥門的整體可靠性和使用壽命。
清潔度檢查：鑄件的內外表面必須達到極高的清潔度標準，確保不含有大于100微米的顆粒和纖維狀物質。通過酸洗鈍化等適當?shù)那鍧嵎椒ǎ瑥氐兹コ趸ぁ⒏街铩⒄成啊A砂、粉塵、油污等雜質，使鑄件表面接近金屬本色。檢查過程遵循JB/T 7748《閥門清潔度及測定方法》和JB/T 4058《汽輪機清潔度標準》。
外觀檢查：對鑄件表面進行全面檢查，確保無裂紋、氣孔、夾雜物等缺陷。同時，使用量具測量鑄件的關鍵尺寸，確保其符合設計圖紙要求，避免因尺寸偏差導致后續加工困難。
強度和承壓檢查：鑄件需進行強度和承壓試驗，驗證其在工作條件下能夠承受設計壓力，且不會發生破裂或變形，確保閥門的機械性能穩定可靠。
合格證書和記錄檢查：檢查鑄件使用的原材料是否具備相應的合格證明，并審查鑄造過程中產生的質量記錄，確保每一個步驟都有據可查，保證生產過程的可追溯性。
其他特殊檢查：根據實際需求，對鑄件進行防腐處理檢查，確保其符合相關要求和標準。同時，確認鑄件上是否清晰標示流體的流動方向，以便在安裝時遵循正確的流向。
采用成形不銹鋼波紋管設計，波紋管往復試驗10000次無故障，密封性能可靠。
調節性能好，結構簡單，維修簡便，體積小，適用于各種復雜工況。
材質優良，閥體閥蓋和波紋管均采用不銹鋼材質，密封圈為聚四氟乙烯材質，適用于氫氣及各種高純氣體。
公稱壓力為1.6MPa，適用溫度為-30℃至+50℃（或根據具體型號有所不同），滿足多種工作環境需求。
包裝符合GB/T13384中防水、防潮、緩沖包裝要求，確保產品在運輸和儲存過程中的安全。
綜上所述，波紋管截止閥KHWJ10F1.6P憑借其卓越的性能和嚴格的鑄件檢查流程，成為發電廠發電機氫氣系統中的理想選擇，為系統的安全穩定運行提供了有力保障。
