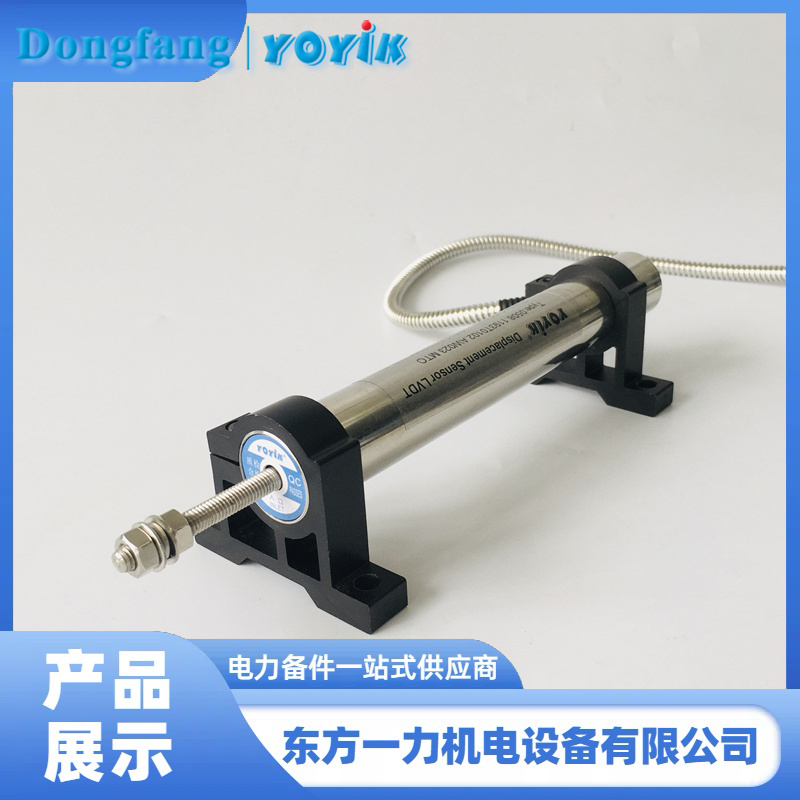

LVDT位移傳感器HTACC-LT-303Z工作原理

LVDT（線性可變差動變壓器）位移傳感器HTACC-LT-303Z是一種用于測量線位移的傳感器，其工作原理基于電磁感應。以下是LVDT位移傳感器HTACC-LT-303Z的工作原理：

結構組成：
一次線圈（激勵線圈）：位于中間，通電后產生交變磁場。
兩個二次線圈（感應線圈）：對稱地繞在一次線圈的兩側。
鐵芯：可以在線圈內部自由移動，通常與被測物體相連。
工作過程：
激勵電壓：向一次線圈施加交流電壓，產生交變磁場。
磁場耦合：鐵芯在一次線圈產生的磁場中移動，改變二次線圈的磁耦合。
感應電壓：二次線圈中感應出電壓。由于二次線圈對稱布置，鐵芯處于中心位置時，兩個二次線圈的感應電壓相等且相反，相加后輸出電壓為零。
位移測量：
當鐵芯移動時，二次線圈的磁耦合發生變化，導致感應電壓的變化。
鐵芯向某一側移動時，靠近的二次線圈感應電壓增大，遠離的二次線圈感應電壓減小，輸出電壓不為零，其大小與鐵芯的位移成正比。
輸出信號：LVDT的輸出電壓為差動信號，表示兩個二次線圈感應電壓之差，通過信號處理電路可以將其轉換為與位移成正比的直流電壓或電流信號。
優點：

高分辨率和精度：LVDT能夠測量非常微小的位移變化。
無摩擦和磨損：鐵芯的運動不直接接觸線圈，傳感器壽命長。
線性范圍大：在設計良好的范圍內，輸出電壓與位移成線性關系。
LVDT位移傳感器HTACC-LT-303Z廣泛應用于工業自動化、機械加工、航空航天等領域，用于精確測量和控制位移。
