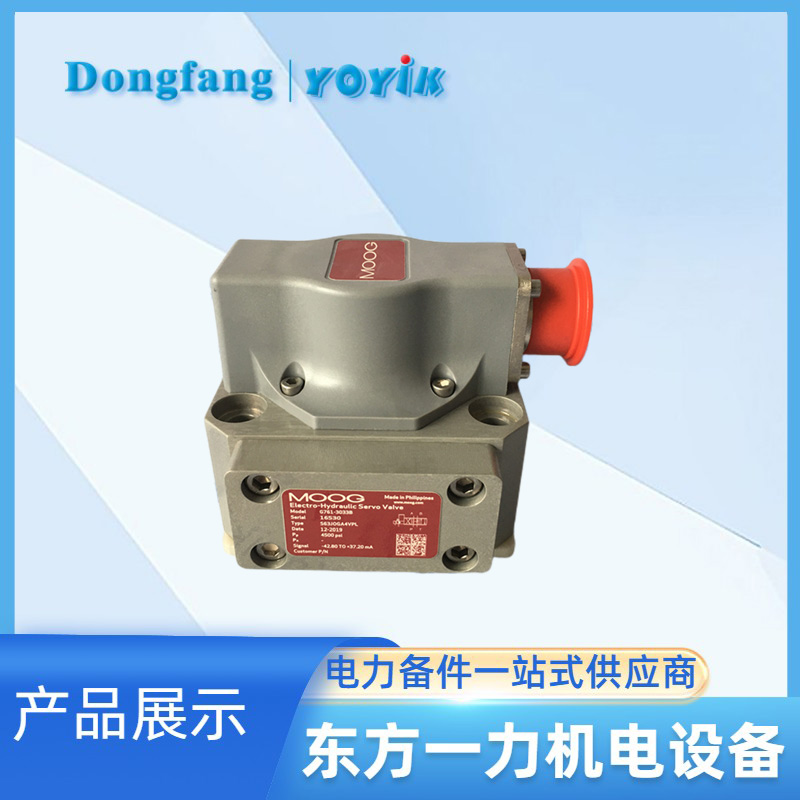

伺服閥MOOGJ761-003將電信號轉變為機械位移信號的工作原理
伺服閥MOOGJ761-003是一種電液轉換器，其工作原理基于電磁力和機械運動之間的相互作用，以將電信號轉變為力矩并產生機械位移信號。以下是大致的工作過程：
-
電信號輸入： 控制系統向伺服閥MOOGJ761-003的電磁控制部分提供電流信號。這個電流信號通常是用來控制閥門位置、流量或壓力等參數。
-
電磁控制部分： 伺服閥的電磁部分包括磁式力矩馬達、磁鐵、導磁體、可動銜鐵、控制線圈等組件。電流通過控制線圈，產生磁場，激活磁式力矩馬達中的磁鐵和導磁體。
-
磁場產生力矩： 電磁部分的磁場作用在可動銜鐵上，產生力矩。這個力矩會導致可動銜鐵繞著一固定軸進行旋轉。
-
機械運動傳遞： 可動銜鐵的旋轉運動通過連接機構（如杠桿、鏈接桿等）傳遞到閥體液壓部分的關鍵組件，如滑閥和擋板。
-
控制間隙變化： 機械運動會改變滑閥與噴嘴、擋板之間的控制間隙。控制間隙的變化影響液壓流量的限制和釋放，從而產生不同的液壓信號。
-
液壓信號產生： 控制間隙的變化將導致液壓部分的液壓流量和壓力發生變化，從而產生與電信號相對應的液壓信號。這個液壓信號可以被用來調節液壓系統中的閥門、執行器或其他控制元件。
總之，伺服閥MOOGJ761-003通過電磁部分的磁場產生力矩，將這個力矩傳遞到液壓部分的關鍵組件，進而改變控制間隙，最終產生與電信號相關的液壓信號，實現了將電信號轉變為力矩并產生機械位移信號的過程。這使得伺服閥能夠在液壓系統中實現精確的控制和調節。
